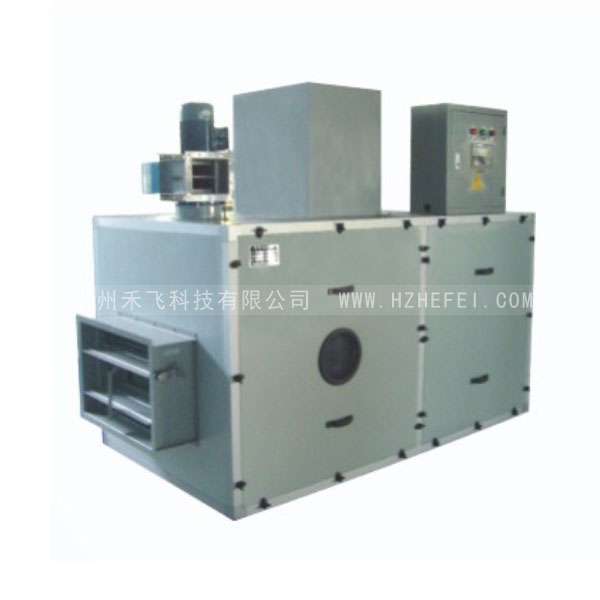

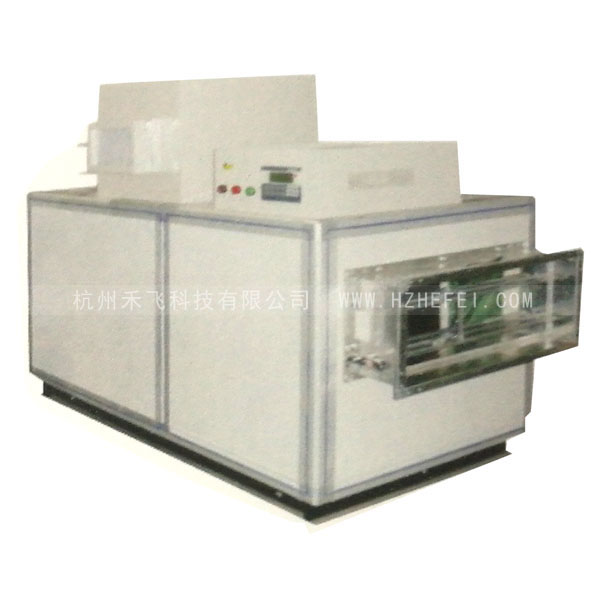

产品介绍:
转轮除湿机产品包括:迷你型、标准型、节能型、低再生温度型、低露点、四季移动型、等多种规格标准的转轮除湿机及组合式转轮除湿机组,可以满足各种使用环境和空气参数要求,实现、温度同时控制;同时可根据用户要求,定制各种非标的除湿设备。
产品原理:
转轮除湿机组是通过转轮的旋转,使被除湿的气流所流经的转轮除湿器的扇形部分对湿空气进行除湿,而再生气流流过的剩余扇形部分同时进行吸附剂的再生,被除湿的处理气流和再生气流一起逆流流动,从而形成一个连续的、稳定的除湿过程,达到除湿的目的。
转轮机组的核心部件为吸附式除湿轮,它以高强度绝热材料为基材,加工成蜂巢管道结构,使其湿交换面积加大;当需要除湿的被处理空气能通过除湿轮的除湿区时,能充分与吸湿剂接触。复合吸附剂均匀生成在基体上形成一个巨大的吸附表面。密封装置将转轮分为270℃扇形的除湿区和90℃扇形的再生区。转轮端部周边采用正压气流及硅氟弹性材料平面密封,除湿区与再生区之间为弹性密封。需处理的潮湿空气由处理风机送入转轮除湿区划,空气的水分被子吸附剂吸附,得到相对湿度极低的干燥气流,以达到除湿的目的;同时再生空气经加热到预定温度(一般在110~120℃之间)逆向通过转轮再生区,将吸附剂内的水分解吸出来并带走,恢复吸附湿能力。转轮以极低的转速(一般在5~10转/h)缓慢旋转,整个过程为一反复除湿与再生的周期性过程,确保了连续的除湿效果,得到状态稳定的干燥空气!
转轮除湿机组由蒸发冷却器,除湿转轮,后表冷,风机和再生加热器等部分有机组合而成;整机通过PLC集中整体控制,可实现机组在运行过程中的最大限度的节能、稳定、高效运行!
产品特点:
1.瑞典进口PROFLUTE超级硅胶转轮
2.进风口内置可方便清洗的G4/F6过滤器(可选)
3.高强度防冷桥铝合金框架
4.基本型自控 PLC控制(可选)
5.再生加热(电/蒸汽/油可选)
6.可选配高压低噪声送风机有转轮除湿系统、再生系统、电器控制系统组成:全铝合金框架结构,轻便可随意组合;机组箱体采用双层彩钢板,中间充填聚氨酯发泡材料,隔热隔湿效果好;完善的联动力功能和多重保护措施,操作简单,安全可靠;可单独使用,亦与冷冻空调机组随意组合.
标准型转轮除湿机技术参数表:
参数型号 | HFB-2500 | HFB-3500 | HFB-6000 | HFB-8000 | HFB-10000 | HFB-13000 | HFB-18000 | HFB-25000 | ||
处理风量 | m³/h | 2500 | 3500 | 6000 | 8000 | 10000 | 13000 | 18000 | 25000 | |
再生风量 | m³/h | 850 | 1180 | 2000 | 2700 | 3400 | 4400 | 6000 | 8400 | |
额定除湿量28℃,60% | kg/h | 19.8 | 27.8 | 47.8 | 64 | 81.6 | 95 | 140 | 200 | |
再生能耗 | 蒸汽 | kg/h | 45 | 65 | 108 | 145 | 180 | 235 | 325 | 450 |
0.4MPa | 管径 | DN20 | DN20 | DN20 | DN20 | DN25 | DN25 | DN25 | DN32 | |
电能 | kW | 22 | 30 | 50 | 66 | 84 | 108 | 150 | 210 | |
处理风机功率 | kW | 2.2 | 3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 18.5 | |
再生风机功率 | kW | 0.75 | 0.75 | 1.1 | 2.2 | 3 | 3 | 4 | 7.5 | |
转轮驱动功率 | kW | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | 0.2 | |
装机功率 | 蒸汽再生 | kW | 3.05 | 3.85 | 5.2 | 7.8 | 10.7 | 10.7 | 15.2 | 26.2 |
电能再生 | kW | 25.05 | 33.85 | 55.2 | 73.8 | 94.7 | 118.7 | 165.2 | 236.2 | |
处理进出风口 | mm | 500×250 | 600×300 | 800×400 | 800×500 | 1000×500 | 1200×600 | 1200×800 | 1600×800 | |
再生进风口 | mm | 360×390 | 390×390 | 650×390 | 600×390 | 600×500 | 660×600 | 840×600 | 1000×600 | |
再生出风口 | mm | 160×125 | 160×125 | 180×140 | 200×160 | 230×180 | 230×180 | 290×225 | 330×250 | |
外型尺寸 | 宽 | mm | 1000 | 1100 | 1300 | 1300 | 1500 | 1700 | 1900 | 2100 |
高 | mm | 1680 | 1780 | 1980 | 2080 | 2280 | 2280 | 2480 | 2950 | |
长(风机) | mm | 1300(1850) | 1300(1900) | 1400(2100) | 1500(2500) | 1500(2500) | 1500(2600) | 1700(2700) | 1800(2800) | |
机组重量 | kg | 400 | 500 | 720 | 850 | 1000 | 1300 | 1600 | 1900 | |
机组阻力 | Pa | ≤300 | ≤300 | ≤300 | ≤300 | ≤350 | ≤350 | ≤400 | ≤400 |
说明:
1、本表所列性能基于条件:处理进风、再生进风参数28℃,相对湿度60%RH,再生温度120℃,空气容重1.2kg/m³
2、再生加热可以采用电加热方式、蒸汽加热、导热油加热三种方式
3、本产品因系统优化原因,数据如有变更,恕不另行通知。
